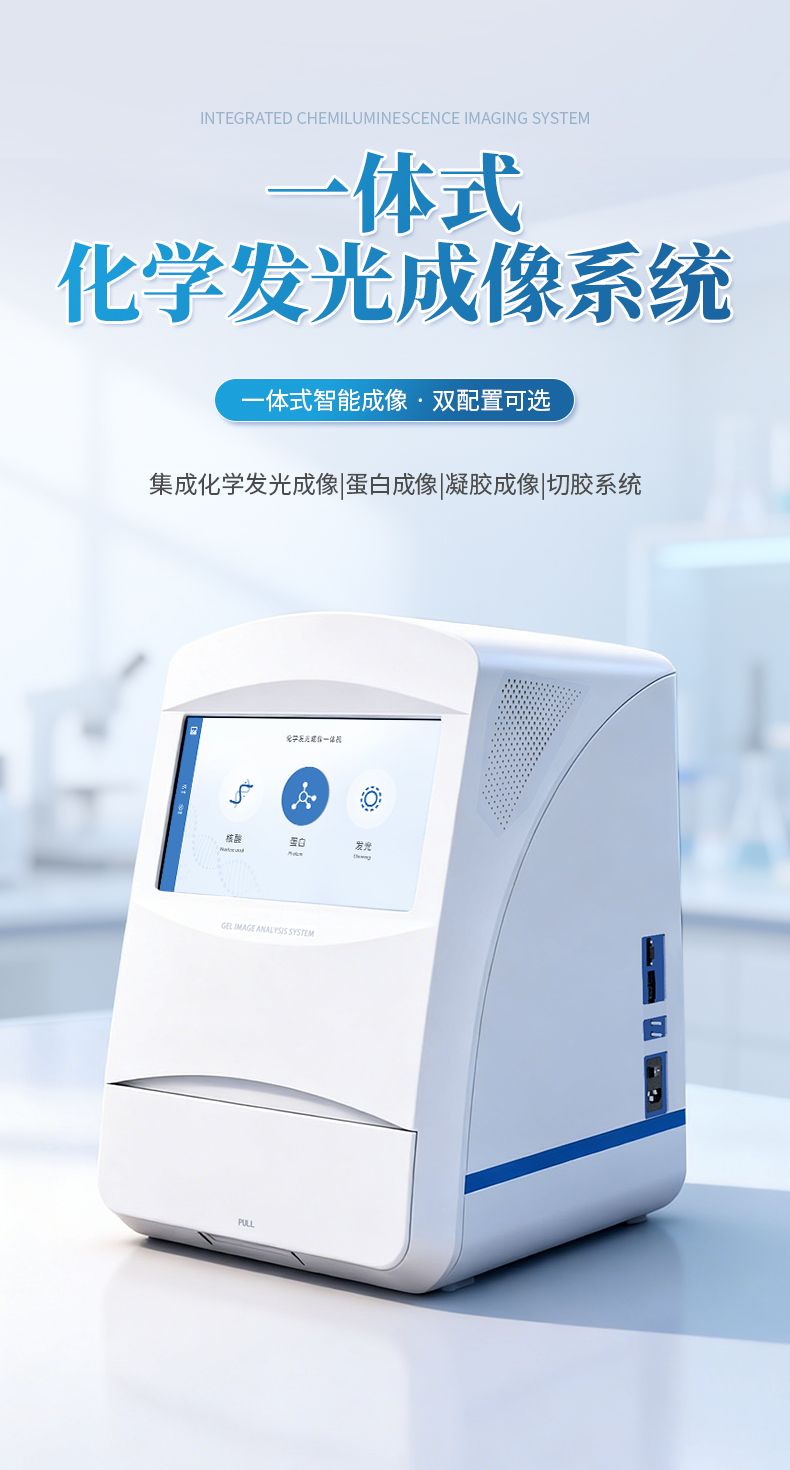

一、儀器簡介

一體式化學發光成像系統，采用無電腦化集成設計，搭載15.6英寸高分辨率智能觸屏系統，可直接通過多方位觸控操作完成全流程實驗。具備操作便捷、檢測精準、安全無輻射等特點，可快速捕獲化學發光信號并完成成像與定量分析，適配科研、檢測等多場景需求。核心優勢為一體化集成設計，可避免信號干擾，配套智能軟件支持參數一鍵調用、數據快速導出，兼顧專業性與易用性。

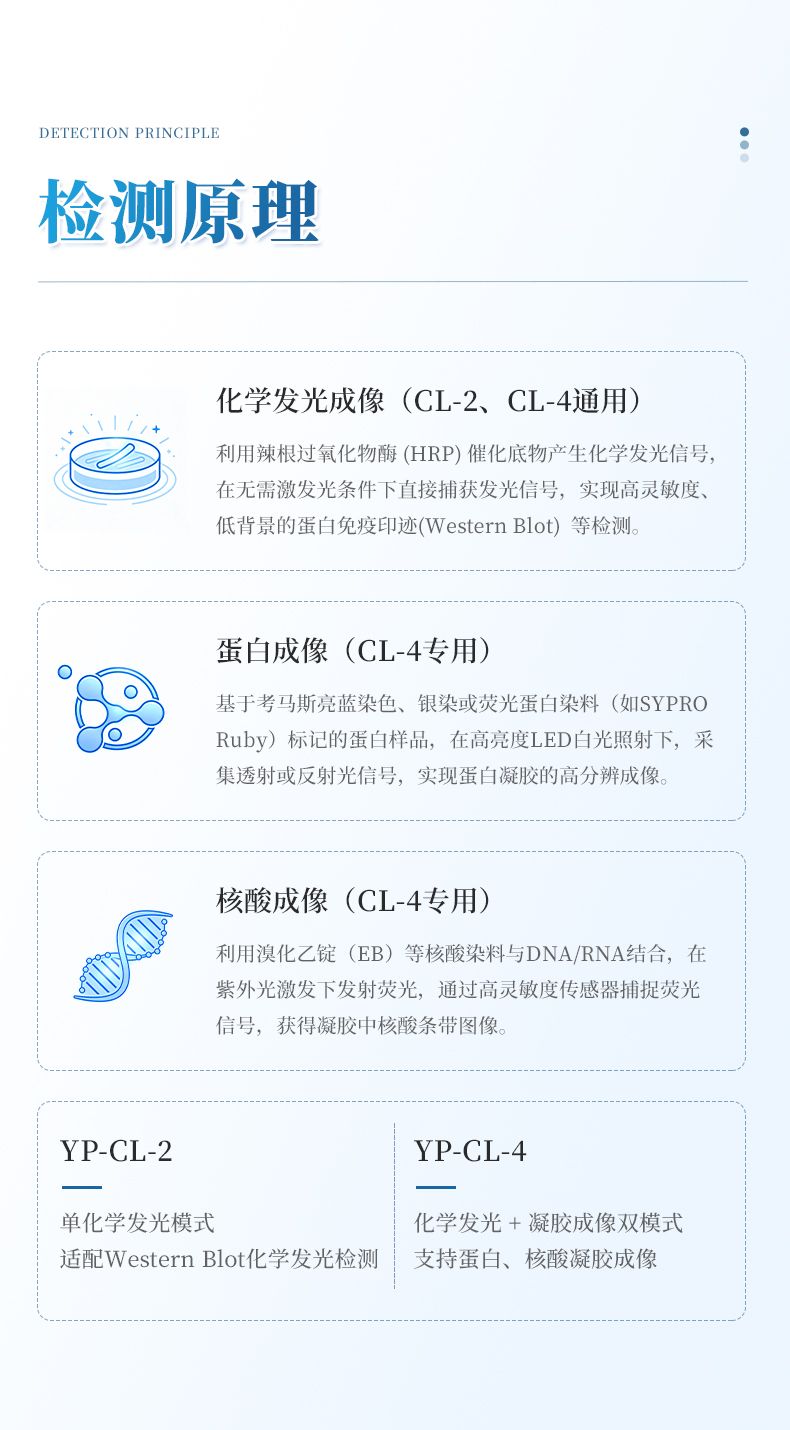

二、檢測原理

在檢測實驗中，通常會通過標記、偶聯等方式，讓化學發光試劑與目標檢測物（蛋白、核酸、抗原抗體等）特異性結合。當加入發光底物后，特異性結合的復合物會觸發氧化還原、酶促催化等化學反應，產生定量的光信號。通過深度制冷CMOS相機在無需激發光條件下直接捕獲發光信號，光信號的強度與目標檢測物的含量呈正相關，實現高靈敏度、低背景的蛋白免疫印跡（Western Blot）等檢測。

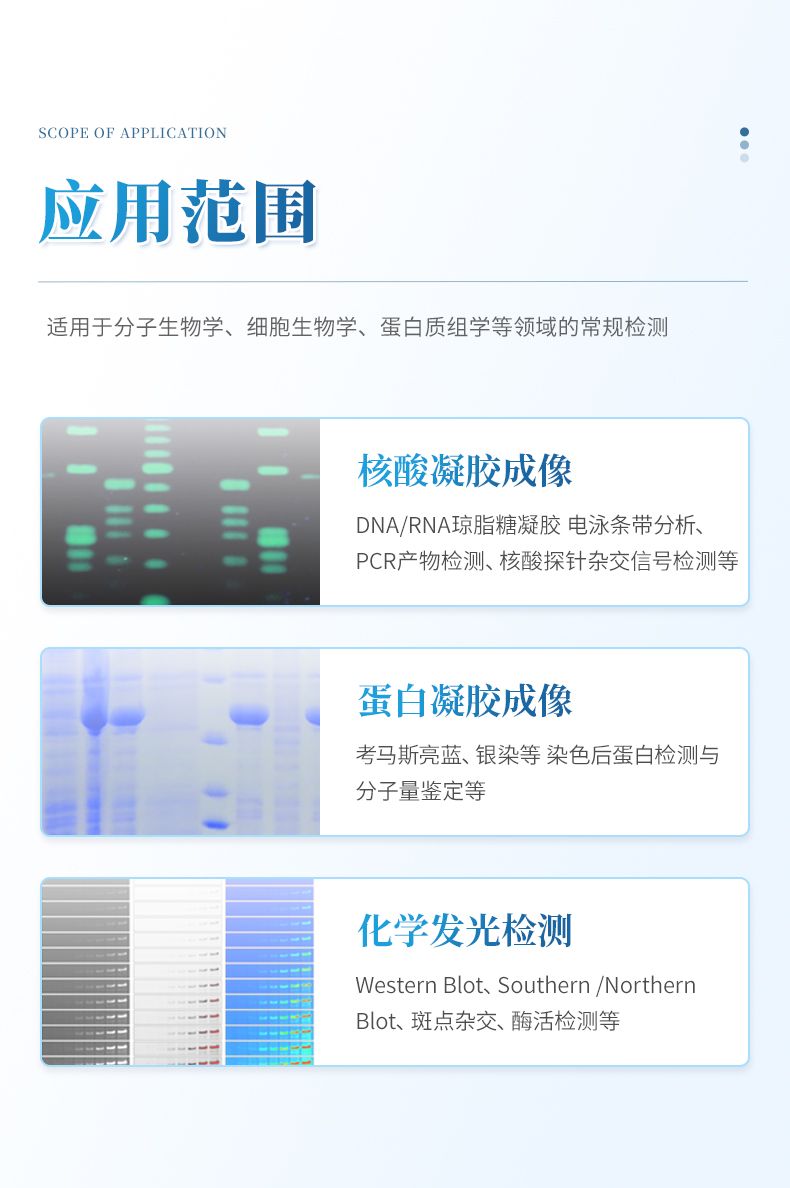

三、應用范圍

Western Blot、Southern/Northern Blot、斑點雜交、酶活檢測等。

四、儀器特點

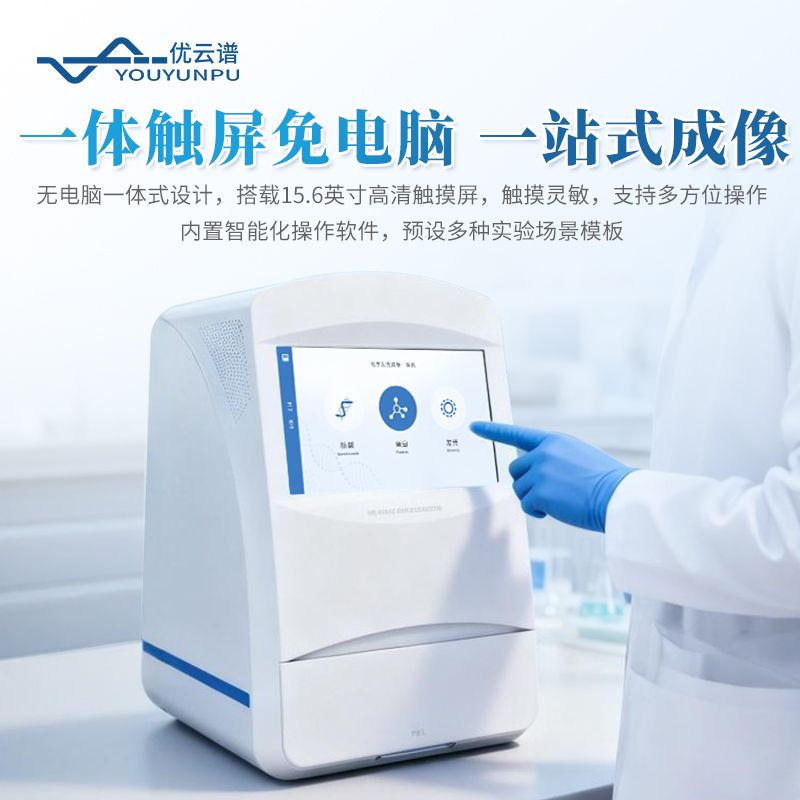

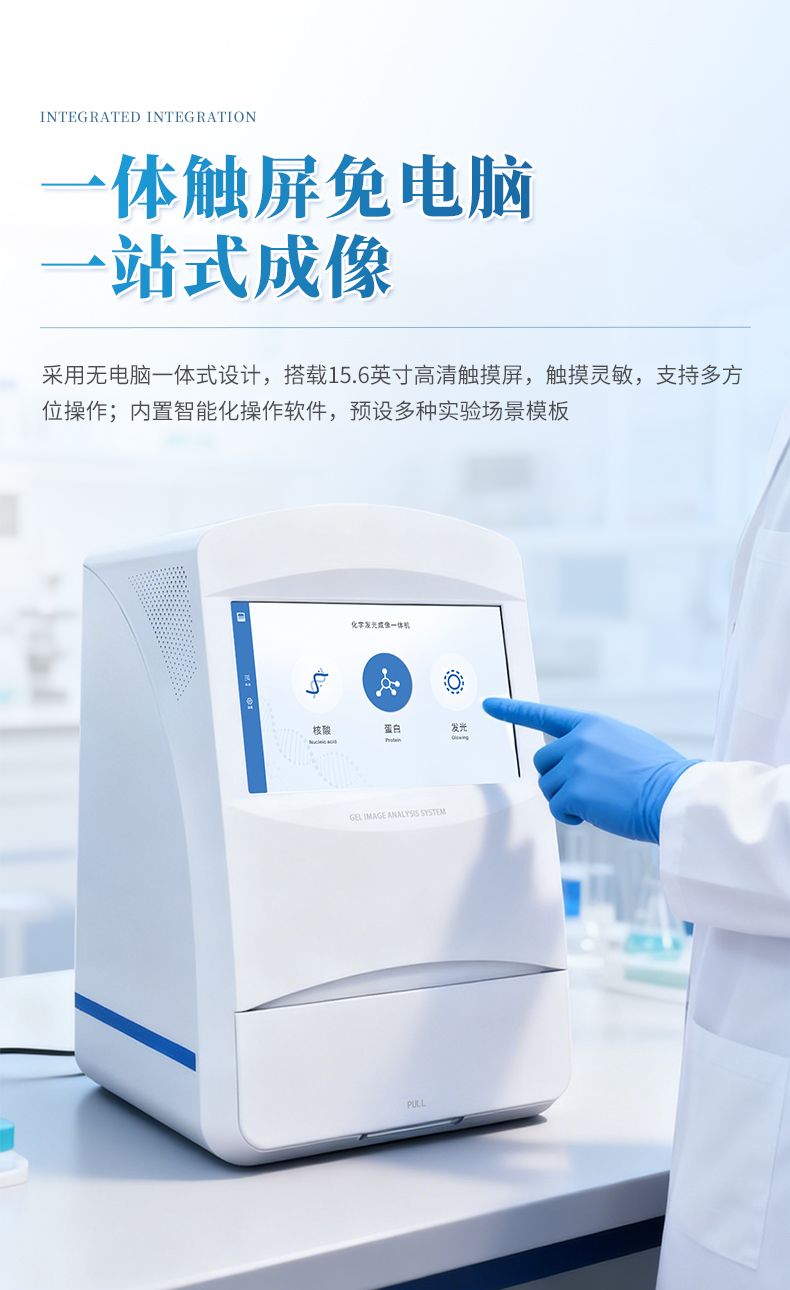

1.一體化集成設計：采用無電腦一體式設計，搭載15.6英寸高清觸摸屏，觸摸靈敏，支持多方位操作；

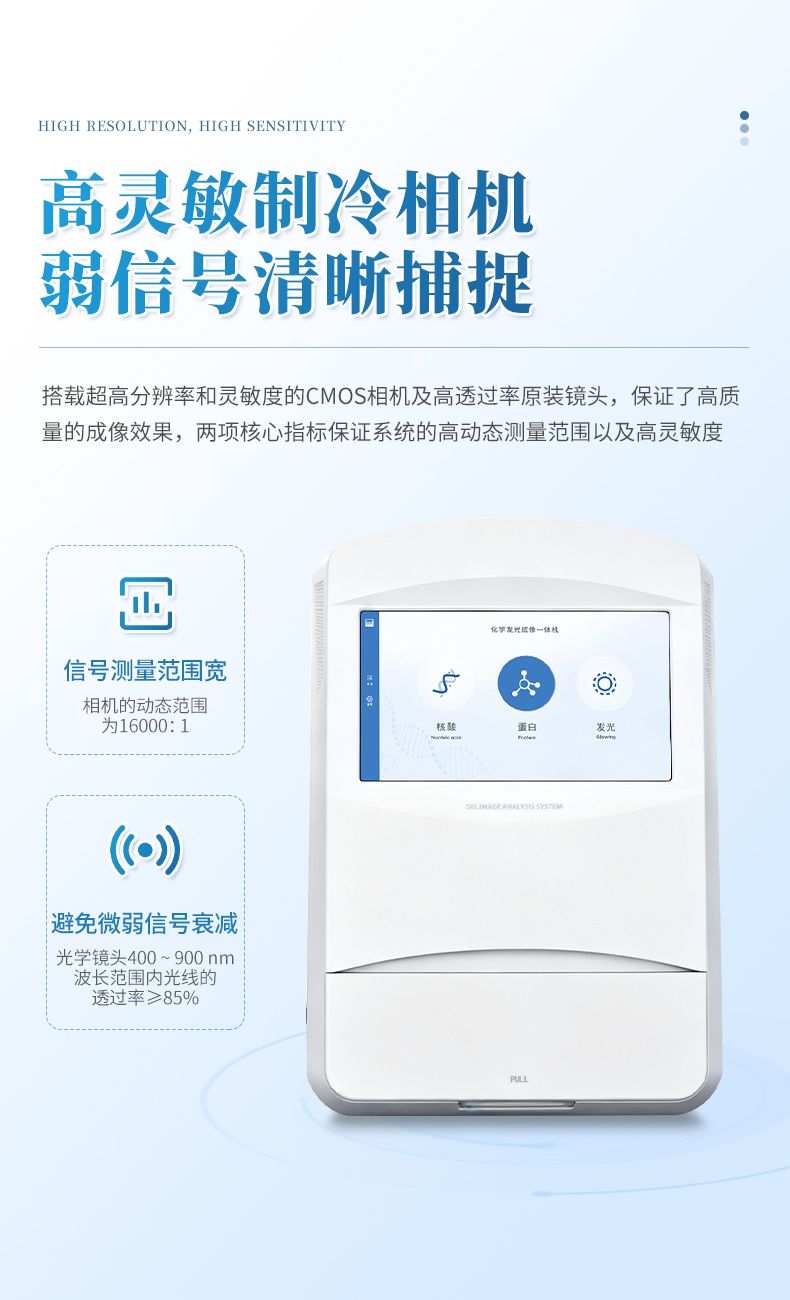

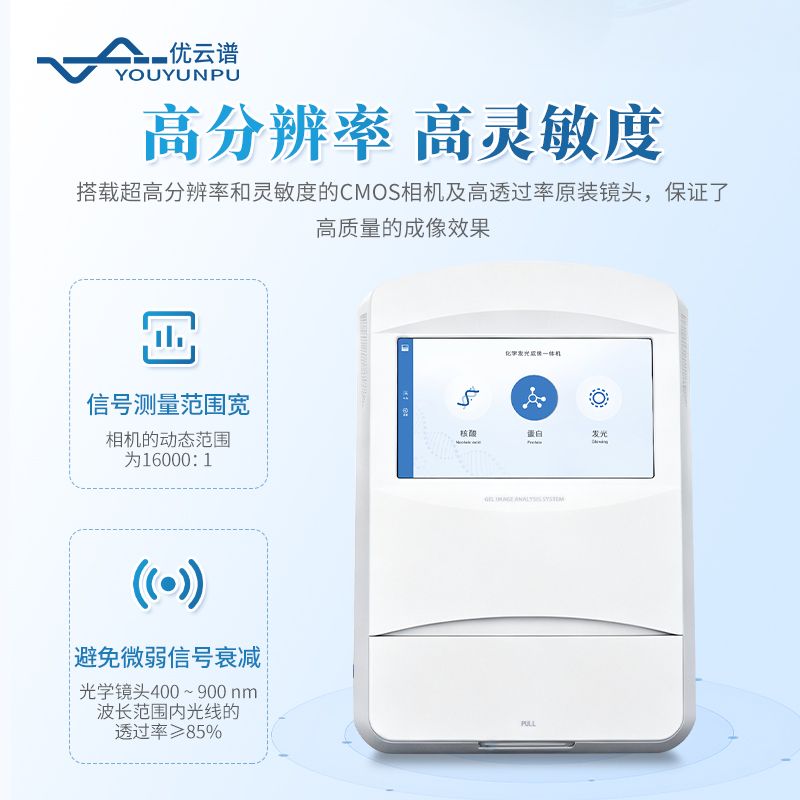

2.超高分辨率和靈敏度：搭載超高分辨率和靈敏度的CMOS相機及高透過率原裝鏡頭，保證了高質量的成像效果。相機的動態范圍為16000:1，信號測量范圍極寬。光學鏡頭400 ~ 900 nm波長范圍內光線的透過率≥85%，避免微弱信號的衰減。兩項核心指標保證系統的超高動態測量范圍以及超高靈敏度；

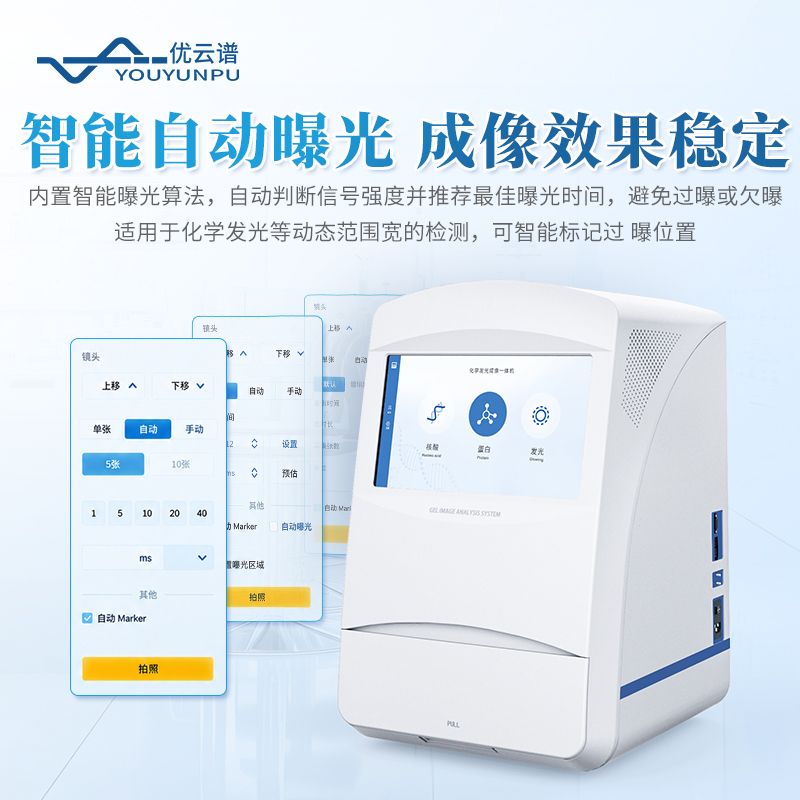

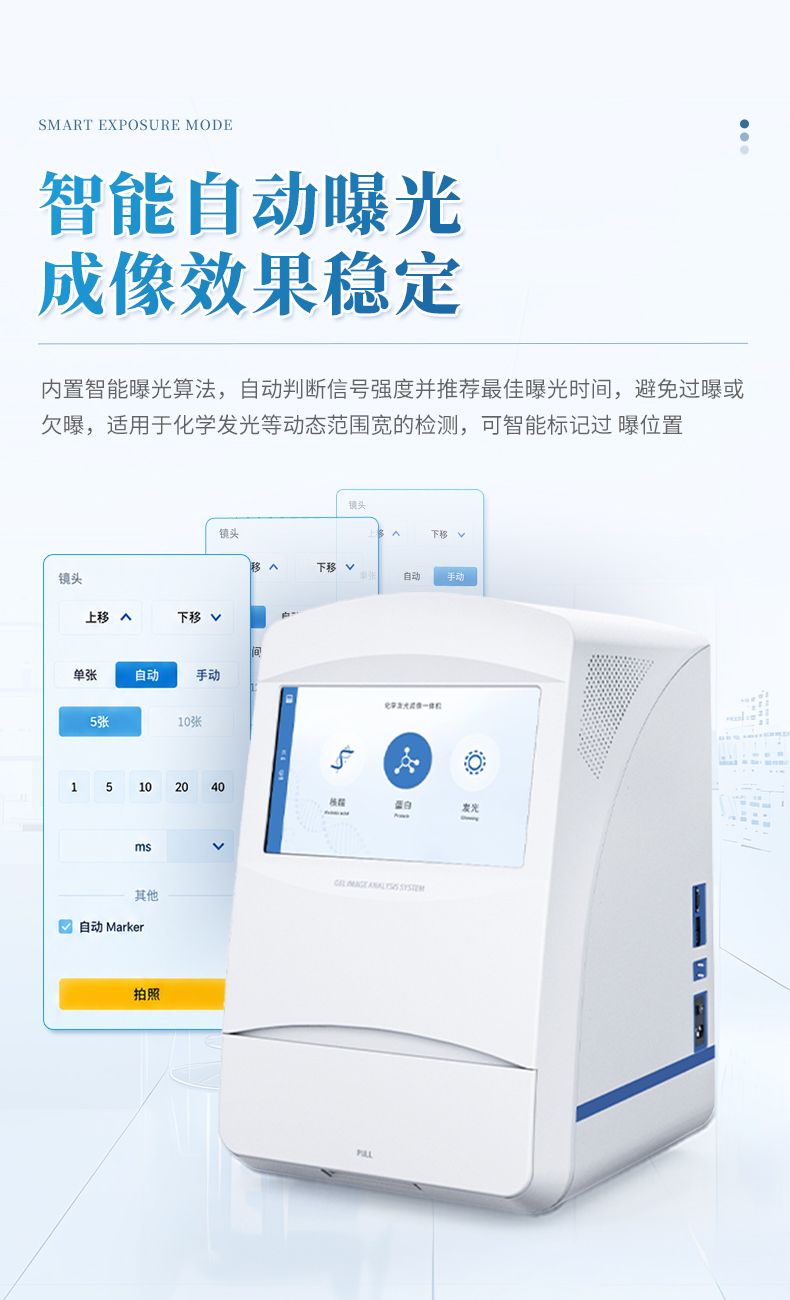

3.智能曝光模式：內置智能曝光算法，自動判斷信號強度并推薦最佳曝光時間，避免過曝或欠曝，適用于化學發光等動態范圍寬的檢測，可智能標記過曝位置；

4.操作便捷高效：內置智能化操作軟件，預設多種實驗場景模板，新手可快速上手；

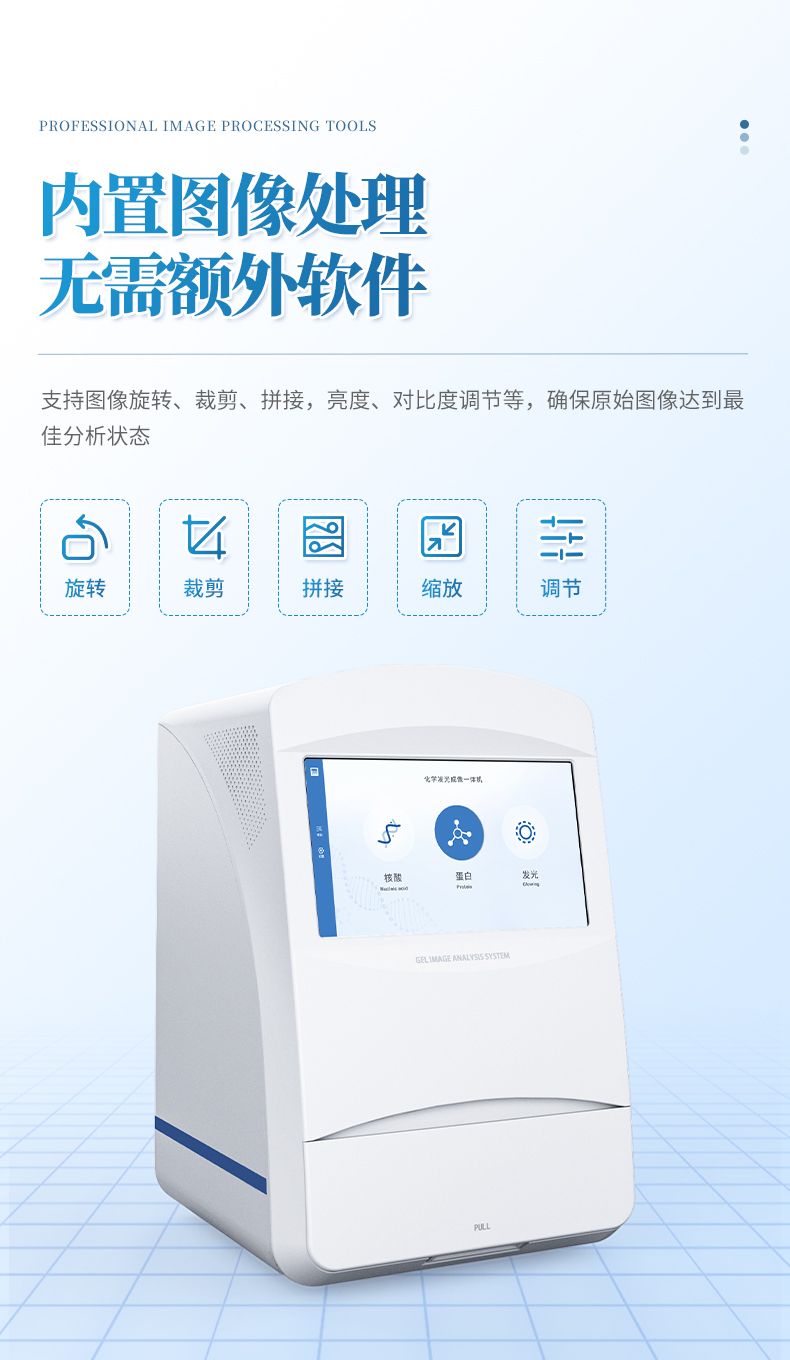

5.圖像處理功能：內置專業圖像處理工具。支持圖像旋轉、裁剪、拼接，亮度、對比度調節等，確保原始圖像達到最佳分析狀態；

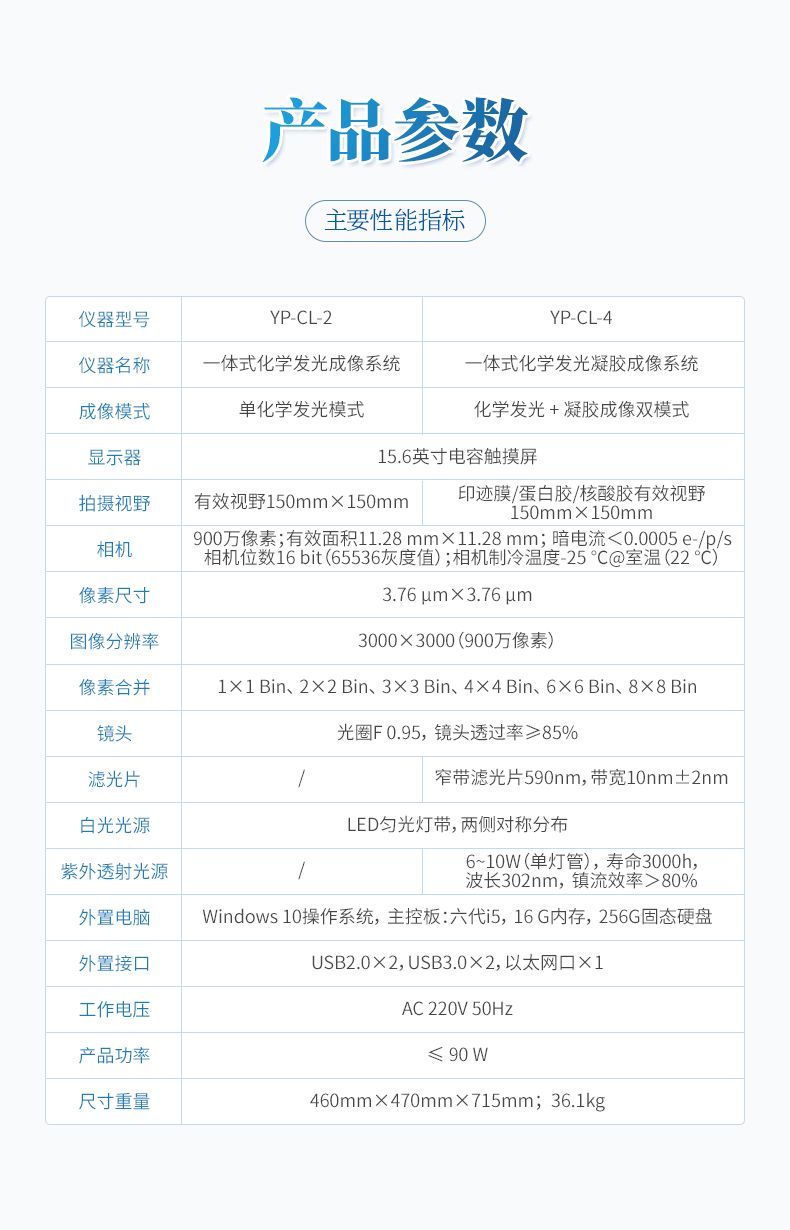

五、技術參數

1.顯示器：15.6寸電容觸摸屏

2.拍攝視野：有效視野150 mm×150 mm

3.相機：900萬像素；有效面積11.28 mm×11.28 mm ；暗電流< 0.0005 e-/p/s；相機位數16 bit（65536灰度值）；相機制冷溫度-25 ℃@室溫（22 ℃）

4.像素尺寸：3.76 μm×3.76 μm

5.圖像分辨率：3000×3000（900萬像素）

6.像素合并：1×1 Bin、2×2 Bin、3×3 Bin、4×4 Bin、6×6 Bin、8×8 Bin

7.鏡頭：光圈F 0.95，鏡頭透過率≥ 85%

8.白光光源：LED勻光燈帶，兩側對稱分布

9.外置電腦：Windows 10操作系統，主控板：六代i5，16 G內存，256 G固態硬盤

10.外置接口：USB2.0×2，USB3.0×2，以太網口×1

11.工作電壓：AC 220V 50Hz

12.產品功率：≤ 90 W

13.尺寸：460 mm×470mm×715 mm

14.重量：36.1 kg
